Cuatro mandriles neumáticos

Cuatro mandriles neumáticos

HSG Laser lanzó la primera generación de máquina de corte por láser para tubos pesados HSG de cuatro mandriles, sentando las bases para cortar tubos pesados, grandes y largos de forma estable.


1.Apertura con un solo toque, centrado automático, gran fuerza de sujeción con cilindro de aceite.
2.Diámetro máximo de sujeción: 660mm (Tubo redondo)
3.Carga de una tubería 3000kg

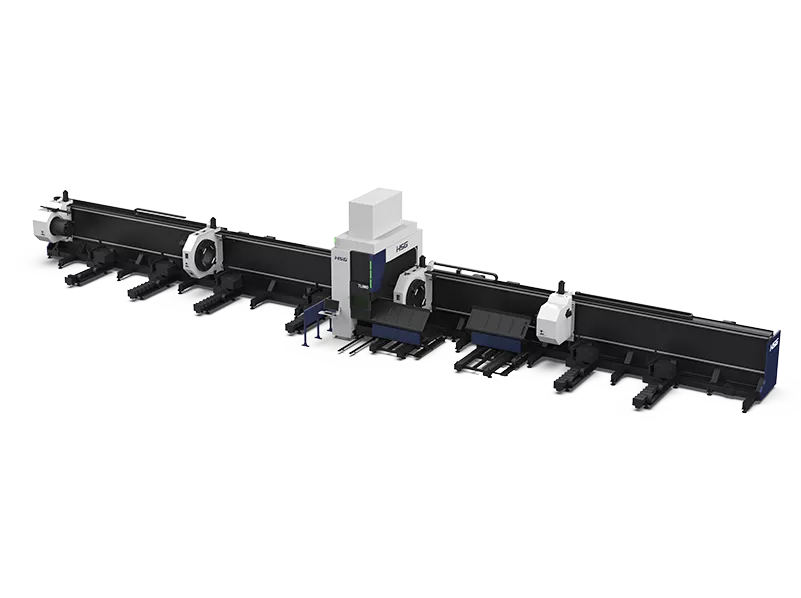

Dispositivo automático de carga y descarga

La máquina sólo necesita ser operada por 1 trabajador mientras se cargan tubos pesados. La carga de tubos se realiza

Dispositivo automático de carga y descarga
Sistema de control de bus

Sistema de control basado en bus HSG-X

El sistema de control HSG-X está basado en bus y ha sido desarrollado por HSG Laser. Con un servicio inteligente y fácil de operar, puede ofrecer a los usuarios soluciones efectivas para abordar los problemas de operación difícil, baja eficiencia y altos costes.

1.Pantalla táctil de 21,5 pulgadas con interfaz concisa
2.Monitoriza los componentes principales en tiempo real y emite alarmas tempranas
3.Detecta la desviación del tubo si es necesario
4.Haga clic para crear un informe de procesamiento

Tecnología de empalme de tubos

El control operativo ofrece más de 50 tipos de patrones de empalme de tubos, para mayor comodidad de la soldadura posterior, como el empalme de cabeza macho y hembra de tubo cuadrado, empalme de arco de 90°, empalme de tubo redondo en T, empalme de orificios de corte, empalme de 45° de hexágono, empalme de ángulo de hierro y canal de acero, etc.

Tecnología de empalme de tubos
Corte con colas cortas

Corte con colas cortas

Cuatro mandriles pueden cortar tubos con colas cortas y mejorar la utilización del material mediante modo de corte inverso.

Tecnología de apagado, corte y reinicio

Importado servo motor, que contiene codificador absoluto, no sólo para garantizar el alto rendimiento de toda la máquina, pero también tiene una función de corte de renovación de fallo de alimentación, una clave para reanudar el corte, corte de energía sin preocupaciones.

Tecnología de apagado, corte y reinicio

TL

Máquina de corte láser de tubos de alta resistencia de cola cero

Parámetro técnico

  • Modelo
  • Potencia
  • Precisión de posicionamiento
  • Procesamiento de tubo redondo Dim
  • Procesamiento de tubo cuadrado Dim
  • Max. Peso de un solo tubo cargado
  • TL660
  • 6000W-20000W
  • ±0.1mm/m
  • Φ80-Φ660mm
  • □80*80-□450*450mm
  • 3000kg
