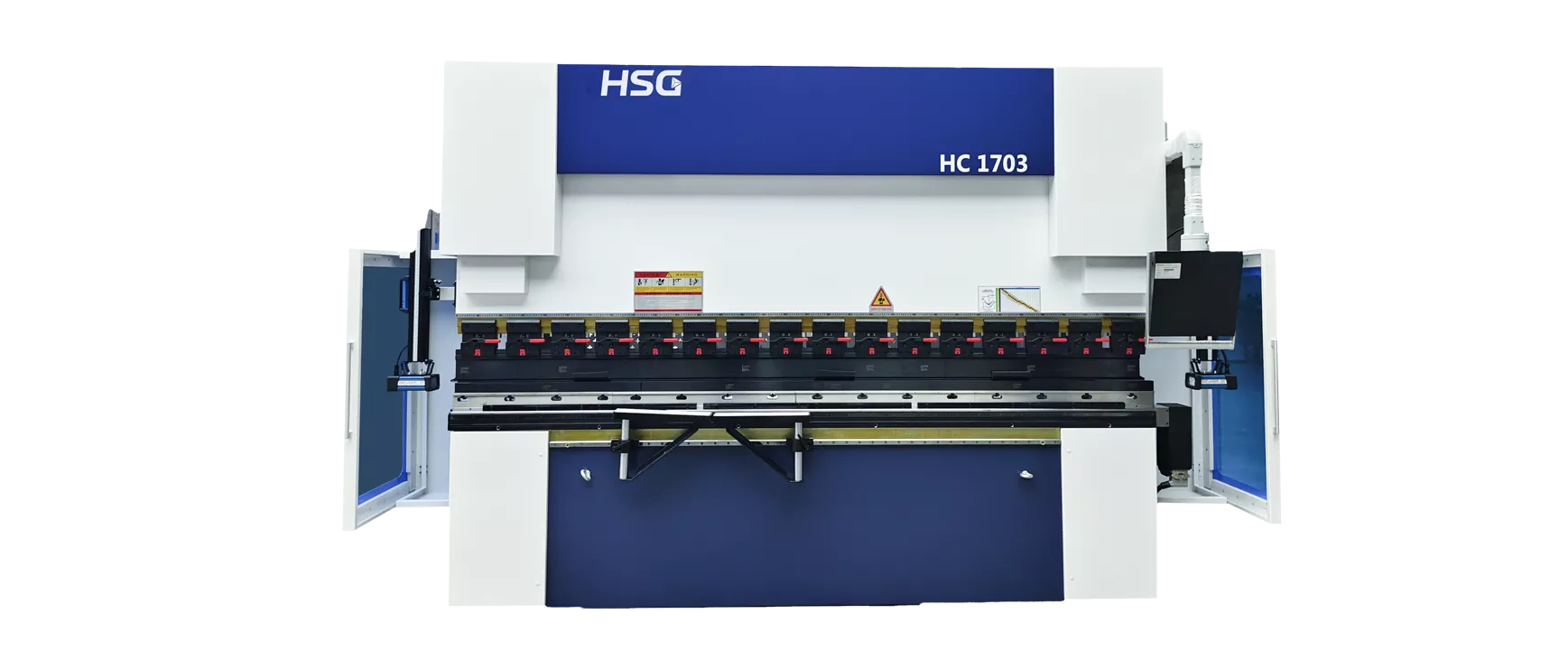

Système de commande suisse (CYBELEC) CybTouch 12PS

* Calcul automatique de l’angle de flexion, de la pression principale et de la compensation de la flèche
* Correction de l’angle de cintrage et de la butée arrière
* Programmation efficace du cintrage pour répondre aux besoins de production en masse
* Prise en charge de l’interconnexion sans fil via un ordinateur de bureau ou portable pour les mises à jour logicielles et la sauvegarde des données à tout moment

HSG laser cutting machine control system
HSG laser cutting machine automatic compensation system for mechanical deflection

Système de compensation automatique de la déflexion mécanique

* Mécanisme de réglage bidirectionnel pour la compensation latérale et longitudinale de la machine-outil
* Calcul automatique de la compensation en fonction de la longueur, de l’épaisseur de la plaque et de l’angle de la pièce à cintrer
* Contrôle précis de la précision de la compensation grâce au potentiomètre de haute précision

Système de positionnement de butée arrière

* Le servomoteur entraîne le mouvement avant-arrière (axe X) et le mouvement haut-bas (axe Y)
* 4 doigts de positionnement sont configurés pour empêcher les matériaux de s’affaisser et réduire les produits défectueux causés par des erreurs de blocage

HSG laser cutting machine post-positioning system
HSG laser cutting machine highly-rigid heavy frame

Cadre lourd très rigide

* Il est soudé en acier au carbone de haute qualité et aune résistance et une rigidité élevées
* L’analyse par éléments finis garantit une déformation minime
* Le cadre est serré une fois pour assurer la précision de traitement

HC

Paramètre technique

  • Modèl
  • Force de flexion
  • Nombre d'axes CNC
  • Profondeur de la gorge
  • Vitesse de descente rapide
  • Vitesse de retour
  • Capacité du réservoir de carburant
  • Poids de l'ensemble de l'équipement
  • HC5020
  • 500KN
  • 4
  • 320mm
  • 200mm/s
  • 160mm/s
  • 160L
  • 4300KG
  • HC6015
  • 600KN
  • 4+1
  • 255mm
  • 200mm/s
  • 200mm/s
  • 200L
  • 3500KG
  • HC1103
  • 1100KN
  • 4+1
  • 400mm
  • 200mm/s
  • 150mm/s
  • 300L
  • 9000KG
  • HC1104
  • 1100KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 10200KG
  • HC1703
  • 1700KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 10500KG
  • HC1704
  • 1700KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 12000KG
  • HC2203
  • 2200KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 12000KG
  • HC2204
  • 2200KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 15000KG
  • HC2504
  • 2500KN
  • 4+1
  • 400mm
  • 150mm/s
  • 120mm/s
  • 400L
  • 18000KG
  • HC3204
  • 3200KN
  • 4+1
  • 400mm
  • 120mm/s
  • 90mm/s
  • 500L
  • 21500KG
  • HC3206
  • 3200KN
  • 4+1
  • 400mm
  • 120mm/s
  • 90mm/s
  • 600L
  • 27000KG
  • HC4004
  • 4000KN
  • 4+1
  • 430mm
  • 90mm/s
  • 70mm/s
  • 500L
  • 22000KG
  • HC4006
  • 4000KN
  • 4+1
  • 400mm
  • 90mm/s
  • 70mm/s
  • 600L
  • 28000KG
