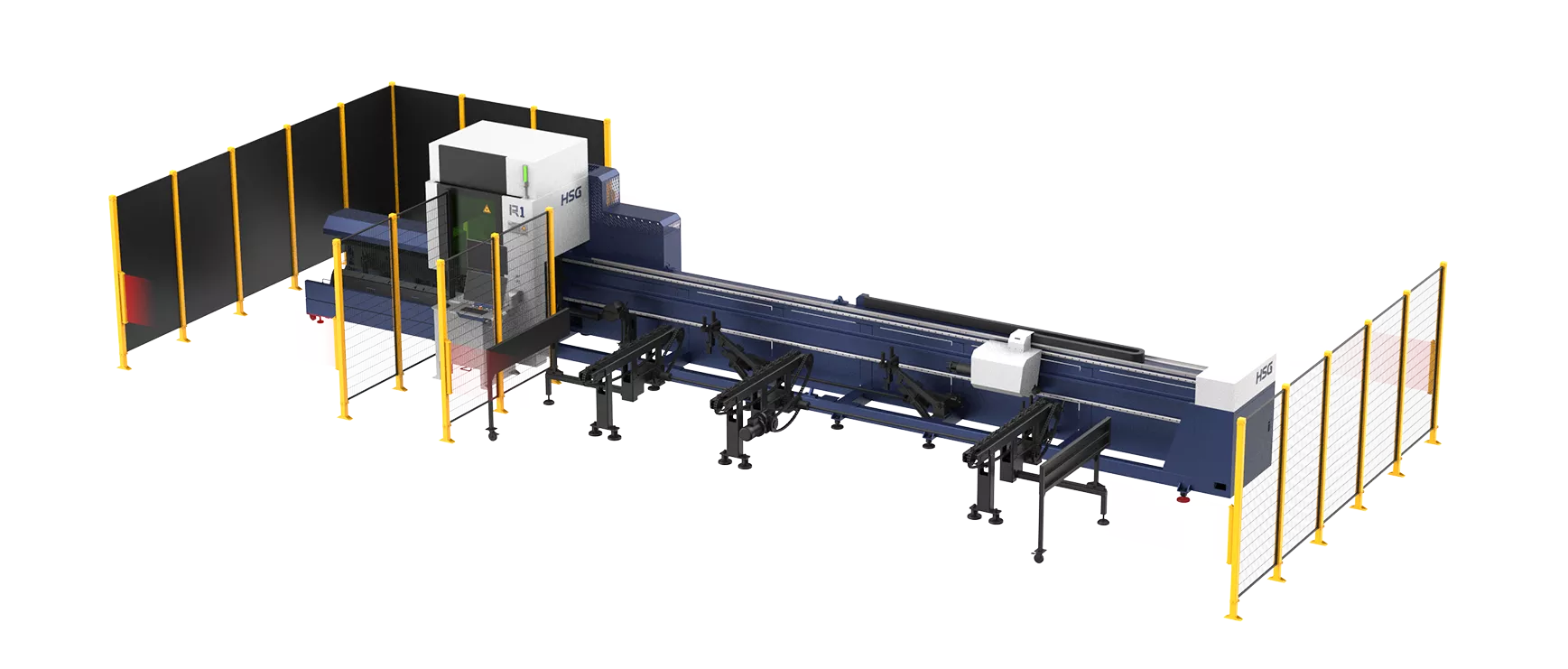

R1

Fast and high-quality cutting of tiny tubes

Effizientes und präzises Schneiden von kleinen Rohren

Mindestdurchmesser für Rundrohre: 8 mm
Mindestkantenlänge für Vierkantrohre: 8 mm

Hohe dynamische Leistungsfähigkeit

Futtergeschwindigkeit: 150 m/min
Rotationsgeschwindigkeit des Futters: 150 U/min
Beschleunigung des Spannfutters: 1,5 G
Steigerung der Produktionseffizienz und Produktivität sowie signifikante Reduzierung der Vorlaufzeiten.

HSG laser cutting machine efficient multi-mode loading

HSG laser chuck jumping for short tailings

Effizientes Multimode-Laden

* Die R1-Serie ist mit automatischen Materialregalen kompatibel, die ein Materialladen innerhalb von 20 Sekunden ermöglichen.
* Automatische Materialregale können Rohre mit einem Durchmesser von 15 mm bis 120 mm (0,59 - 4,72 Zoll) und einer Länge von 4,8 m bis 6,5 m (15,75 - 21,33 Zoll) aufnehmen.
* Das automatische Materialregal unterstützt den halbautomatischen Lademodus für individuelles Laden.

Chuck Jumping für kurze Reststücke

* Standardmäßig ausgestattet mit Chuck Jumping des Zylinders, ermöglicht die R1-Serie eine signifikante Reduzierung der Reststücklängen durch Chuck Jumping.
* Die sprunghafte Methode des hochpräzisen Schneidens gewährleistet die Schnittgenauigkeit bei langen Rohren durch die Verschiebung des Spannfutters.
* Das optionale Servo-Spannfutter-Springen ermöglicht eine präzise und effiziente Ausführung des Spannfutter-Springens.

HSG laser cutting machine intelligent bus operating system

HSG laser optional beveling cutting components for ultra-precision cutting

Nachhaltige Unterstützung für hohe Präzision

Das Maschinenbett ist mit einer hochempfindlichen und unabhängigen Servo-Nachlaufstütze ausgestattet, um eine ausreichende Stützkraft während des Rotationsschneidens zu gewährleisten und eine hohe Schnittgenauigkeit zu erreichen.

Intelligentes Busbetriebssystem

* Verschiedene Zusatzfunktionen von Rohrlaserschneidmaschinen zur Erfüllung diverser Bearbeitungsanforderungen.
* Die R1-Serie ist mit professioneller Verschachtelungssoftware ausgestattet, um eine effiziente Verwaltung des Produktionsfortschritts und der Preisberechnungen zu ermöglichen.

R1

Technische Parameter

Modell
Laserleistung
X/Y-Achsen-Genauigkeit
Rundrohrabmessungen
Quadratrohrabmessungen
Rohrgewicht

R1
1500-3000W
±0.05mm/m
Φ8-Φ120mm
□8*8-□120*120mm
≈80kg

R1R
1500-3000W
±0.05mm/m
Φ8-Φ120mm
□8*8-□120*120mm
≈80kg
