TX

Sujeción 3+1 mandriles dobles

Los mandriles han sido desarrollados por HSG Laser y han obtenido la patente china de invención. No sólo problemas a los que se enfrentan los mandriles de dos, tres y otros cuatro, sino que también a los usuarios de todo el mundo soluciones de corte de tubos pesados que superan sus expectativas.

* Combina los mandriles C3 y C4 con rotación sincrónica y movimiento
* Tienen funciones de sujeción, soporte y corrección de tubos
* Moverse a toda carrera

Número de patente: ZL2021 1 088723.1

Cama de máquina colgante lateral

La bancada de la máquina se compone de varias secciones y se empalma entre sí, por lo que también se procesan fácilmente tubos largos. Debido al tratamiento co-axial, la máquina puede asegurarse de su precisión de funcionamiento. Notas: Es adecuada para TX9036, TX12036 y TX12050.

Técnica del último corte perfilado

Cuando los procedimientos de trabajo están bien organizados, no se producen residuos y se ahorran costes de adquisición de material.

Placa de soporte de seguimiento como dispositivo de descarga

La placa de soporte de seguimiento y la rueda cóncava se utilizan para descargar ≤6000mm de largo largo. La placa proporciona apoyo a la caída de tubos para evitar arañazos.

Dust Removal

Hay mangueras de aire en el mandril delantero y extractores de alta potencia que trabajan juntos para reducir la contaminación por humo y mantener sanos a los operarios. y mantener sanos a los operarios.

TX

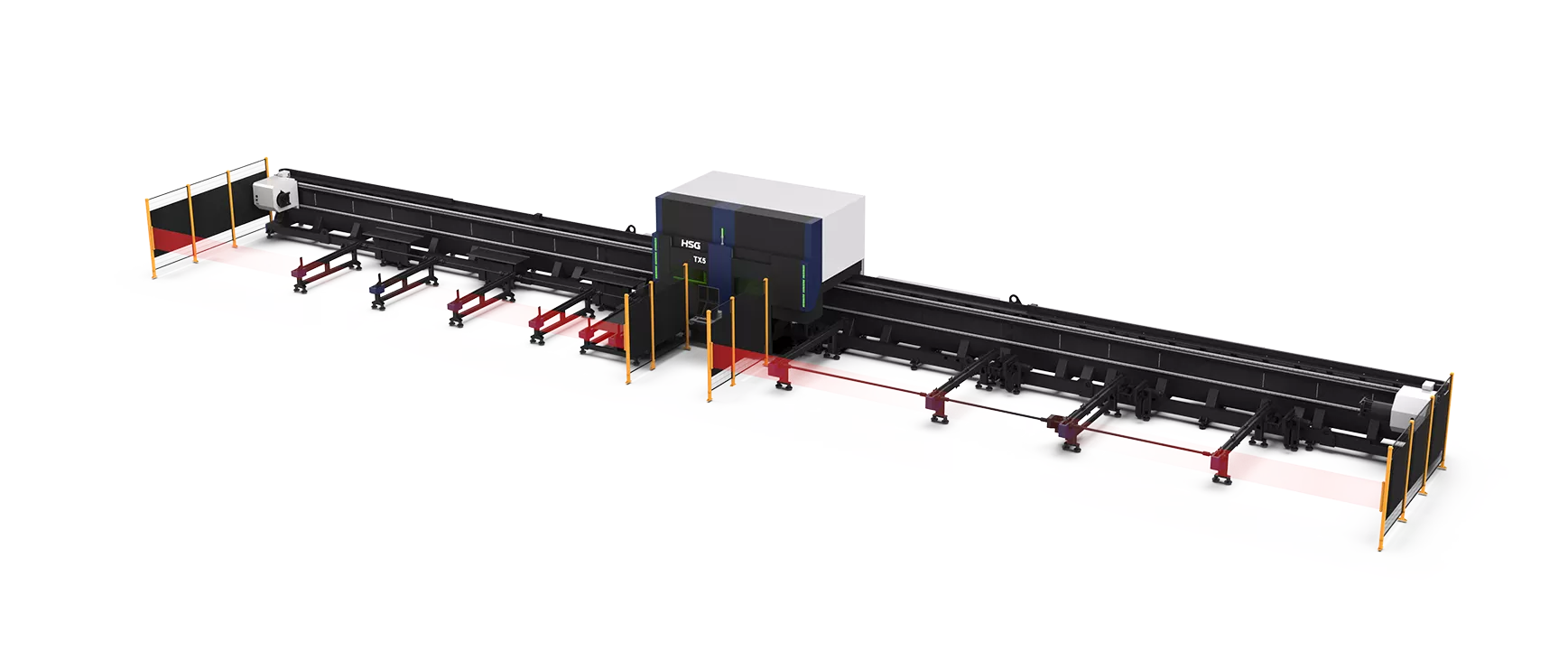

Máquina de corte láser para tubos de alta resistencia 3+1

Parámetro técnico

Modelo
Potencia
Precisión de posicionamiento
Procesamiento de tubo redondo Dim
Procesamiento de tubo cuadrado Dim
Max. Peso de un solo tubo cargado

TX3
6000W-20000W
±0.05mm/m
Φ40-Φ350mm
□40*40-□350*350mm
1200kg

TX5
6000W-20000W
±0.05mm/m
Φ50-Φ510mm
□50*50-□510*510mm
2000kg
